В мире электроники существует множество компонентов, названия которых часто используются как синонимы, вызывая путаницу у начинающих специалистов и радиолюбителей. Один из ярчайших примеров — дроссель. Как его только не называют: и катушкой индуктивности, и просто индуктором. Действительно ли это одно и то же, и если нет, то в чем заключается разница? В этой статье мы подробно разберем терминологию, рассмотрим ключевые виды этих компонентов, их назначение и особенности применения. Особое внимание уделим такому важному классу устройств, как синфазные дроссели, которые играют незаменимую роль в борьбе с электромагнитными помехами в современной аппаратуре. Понимание этих нюансов поможет вам не только грамотно изъясняться, но и безошибочно подбирать нужный компонент для решения конкретной инженерной задачи.
Терминологический ликбез: дроссель vs. катушка индуктивности
Чтобы раз и навсегда расставить точки над «i», давайте определимся с понятиями. В основе всех этих устройств лежит одно и то же физическое явление — электромагнитная индукция. А основной параметр, характеризующий их, — индуктивность, измеряемая в Генри (Гн).
- Катушка индуктивности (или индуктор) — это наиболее общее и фундаментальное название. Оно описывает пассивный электронный компонент, представляющий собой проводник (чаще всего медный провод), намотанный в виде спирали или витков. Основное свойство такой катушки — способность накапливать энергию в магнитном поле при протекании через нее электрического тока. Термин «индуктор» является полным синонимом и чаще используется в англоязычной технической литературе (inductor).
- Дроссель — это, по сути, частный случай катушки индуктивности, название которого происходит от немецкого слова "drosseln" (душить, ограничивать). Это название отражает его основное функциональное назначение. Дроссель предназначен для «подавления» или фильтрации переменной составляющей тока в цепи, при этом свободно пропуская постоянную составляющую или токи низкой частоты.
Проще говоря, любая катушка индуктивности является индуктором, и любой дроссель является катушкой индуктивности. Но не каждая катушка индуктивности используется именно как дроссель. Название «дроссель» подчеркивает ее применение в качестве фильтра.
Таким образом, когда мы говорим о компоненте, который используется в колебательном контуре радиоприемника для настройки на частоту, корректнее называть его катушкой индуктивности. А когда речь идет об элементе в блоке питания, который сглаживает пульсации выпрямленного напряжения, — это классический дроссель. Однако на практике эти термины часто взаимозаменяемы, и в большинстве случаев вас поймут правильно. Главное — понимать функциональную роль компонента в конкретной схеме.
Основные виды дросселей и их назначение
Мир дросселей огромен и разнообразен. Их классифицируют по множеству признаков: материалу сердечника, конструктивному исполнению, рабочему диапазону частот и, конечно же, по области применения. Рассмотрим наиболее распространенные и важные типы, с которыми сталкивается практически каждый инженер-электронщик.
Синфазные дроссели (common mode chokes)
Это, пожалуй, один из самых интересных и востребованных типов дросселей в современной электронике, особенно в контексте электромагнитной совместимости (ЭМС). Их главная задача — борьба с синфазными помехами.
Что такое синфазная помеха?
Представьте себе два провода, по которым передается полезный сигнал (например, линии питания +V и GND, или дифференциальная пара данных D+ и D-). Полезный сигнал является дифференциальным: ток течет в одном направлении по одному проводу и в обратном — по другому. Синфазная помеха — это «шум», который наводится извне (от работы соседних устройств, радиопередатчиков) и течет в одном и том же направлении по обоим проводам одновременно.

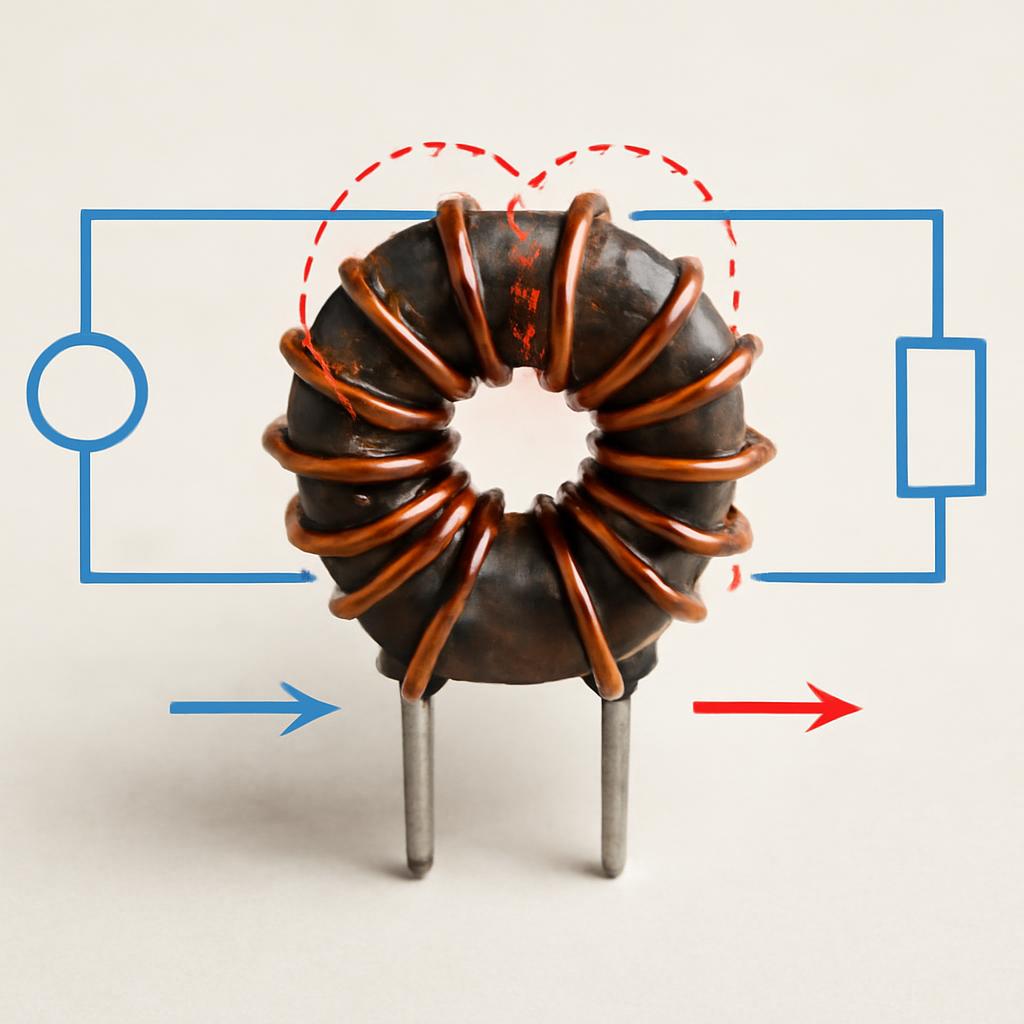

Схематическое изображение работы синфазного дросселя: полезный сигнал проходит, а синфазная помеха подавляется.
Конструктивно синфазный дроссель представляет собой две одинаковые обмотки, намотанные на общем магнитном сердечнике (чаще всего ферритовом кольце или Ш-образном сердечнике). Включается он в разрыв обоих проводников.
Принцип действия
Магия синфазного дросселя заключается в его двойственном поведении:
- Для полезного (дифференциального) сигнала: Токи в обмотках текут в противоположных направлениях. Согласно правилу буравчика, они создают магнитные потоки, которые направлены навстречу друг другу и взаимно компенсируются. В результате сердечник не намагничивается, и для полезного сигнала дроссель представляет собой просто два отрезка провода с очень низкой индуктивностью. Он практически не мешает его прохождению.
- Для синфазной помехи: Токи в обмотках текут в одном направлении. Создаваемые ими магнитные потоки складываются, вызывая сильное намагничивание сердечника. Для этих токов дроссель обладает очень высокой индуктивностью и, соответственно, высоким импедансом (сопротивлением). Он эффективно «душит» помеху, не давая ей распространяться дальше по цепи.
Ключевая задача синфазного дросселя — не мешать прохождению полезного (дифференциального) сигнала, но при этом создавать высокое сопротивление для паразитных синфазных токов, эффективно отфильтровывая их.
Благодаря этому свойству синфазные дроссели незаменимы во входных фильтрах импульсных блоков питания, в интерфейсных линиях (USB, Ethernet, CAN), в автомобильной электронике и везде, где требуется обеспечить защиту от внешних электромагнитных наводок и соответствие стандартам ЭМС.
Силовые дроссели (power inductors)
Если синфазные дроссели — это борцы с помехами, то силовые дроссели — это «рабочие лошадки» в цепях преобразования энергии. Их основная функция — накопление и отдача энергии. Они являются неотъемлемой частью практически всех современных DC-DC преобразователей (понижающих, повышающих, инвертирующих) и схем коррекции коэффициента мощности (PFC).
В отличие от синфазных, силовой дроссель имеет одну обмотку и рассчитан на протекание через него значительных постоянных токов (тока подмагничивания) без ухода сердечника в насыщение. Насыщение — это состояние, при котором дальнейшее увеличение тока уже не приводит к росту магнитного потока, и индуктивность компонента резко падает, что приводит к сбою в работе преобразователя.
Главное требование к силовому дросселю — способность хранить энергию и выдерживать большие токи без насыщения сердечника. От его качества напрямую зависит КПД и стабильность работы всего источника питания.
Для изготовления силовых дросселей используют сердечники из материалов с высокой магнитной проницаемостью и большим током насыщения, таких как порошковое железо (Iron Powder) или специальные композитные материалы (Kool Mµ, MPP).
Примерное распределение областей применения различных типов дросселей в современной электронной промышленности.
Высокочастотные (ВЧ) и низкочастотные (НЧ) дроссели
Эта классификация основана на рабочем диапазоне частот компонента.
ВЧ-дроссели
Предназначены для работы в цепях с частотами от десятков килогерц до гигагерц. Их задача — блокировать прохождение ВЧ-сигналов по определенным цепям, например, по цепям питания, или служить частью резонансных контуров.
Конструктивно они могут быть очень разными:
- Намотанные на ферритовых сердечниках: для частот до сотен мегагерц.
- Бескаркасные (с воздушным сердечником): для очень высоких частот, где важны малые потери и высокая добротность.
- Чип-дроссели (SMD-индуктивности): миниатюрные компоненты для поверхностного монтажа, выполненные по многослойной керамической технологии. Внешне они часто похожи на чип-резисторы или чип-конденсаторы.
Их можно встретить в радиопередатчиках, тюнерах, мобильных телефонах и любой аппаратуре, работающей с радиосигналами.
НЧ-дроссели
Эти компоненты работают на низких частотах, как правило, в диапазоне звуковых частот (до 20 кГц) или на частоте промышленной сети (50/60 Гц). Классический пример — дроссель фильтра в ламповом усилителе или в старом линейном блоке питания. Они обычно имеют массивный сердечник из листовой электротехнической стали (шихтованный сердечник) и большое количество витков медного провода. Из-за этого они отличаются большими габаритами и весом.
Выбор между ВЧ и НЧ дросселем диктуется исключительно частотой сигнала, с которым он должен работать. Их конструкции и материалы сердечников кардинально различаются для оптимизации работы в своем частотном диапазоне.
В современной импульсной технике НЧ-дроссели практически вытеснены более компактными и эффективными силовыми дросселями, работающими на высоких частотах преобразования.
Как выбрать правильный дроссель: гид по ключевым характеристикам
Понимание различий между типами дросселей — это лишь половина дела. Чтобы безошибочно подобрать компонент для конкретной схемы, необходимо научиться читать его техническую документацию (datasheet) и понимать, что стоит за каждой цифрой и графиком. Выбор неправильного дросселя может привести к нестабильной работе устройства, перегреву, низкому КПД или полному выходу схемы из строя. Давайте разберем основные параметры, на которые следует обращать внимание в первую очередь.
Номинальная индуктивность (l)
Это самый главный и очевидный параметр. Индуктивность измеряется в Генри (Гн), но на практике чаще используются дольные единицы: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн). Номинальное значение индуктивности, указанное производителем, — это значение, измеренное при определенных условиях (обычно при малом переменном сигнале определенной частоты и без постоянного тока смещения). Важно также обращать внимание на допуск (tolerance), который указывается в процентах (например, ±10%, ±20%). Он показывает, насколько реальная индуктивность компонента может отличаться от заявленной.
Номинальный ток (irated) и ток насыщения (isat)
Эти два параметра часто путают, хотя они описывают совершенно разные физические ограничения и являются критически важными, особенно для силовых дросселей. Игнорирование разницы между ними — одна из самых частых ошибок при проектировании.
- Номинальный рабочий ток (Irated или Irms): Этот параметр определяется тепловыми свойствами дросселя. Он показывает максимальный постоянный ток, при котором температура компонента поднимется на определенную величину (например, на 40°C) относительно окружающей среды за счет омических потерь в обмотке. Превышение этого тока приведет к перегреву, разрушению изоляции провода и выходу дросселя из строя.
- Ток насыщения (Isat): Этот параметр связан со свойствами магнитного сердечника. Он показывает величину постоянного тока, при протекании которого индуктивность компонента падает на определенный процент (например, на 20% или 30%) от своего номинального значения. Это происходит из-за того, что сердечник входит в насыщение и перестает эффективно концентрировать магнитное поле.
При выборе силового дросселя для импульсного преобразователя всегда нужно ориентироваться на меньшее из двух значений — Irrated или Isat. Пиковый ток в схеме не должен превышать Isat, а среднеквадратичный (RMS) ток — не должен превышать Irated.
Падение индуктивности из-за насыщения приводит к резкому росту тока через ключевой транзистор в DC-DC преобразователе, что почти всегда заканчивается его пробоем. Поэтому ток насыщения является даже более критичным параметром для надежности импульсных схем.
Сопротивление постоянному току (DCR - DC resistance)
Любая обмотка дросселя сделана из провода, который имеет собственное электрическое сопротивление. DCR — это и есть омическое сопротивление обмотки, измеряемое в Омах (Ом) или миллиомах (мОм). Чем ниже DCR, тем лучше. Низкое сопротивление означает меньшие потери мощности, которые рассеиваются в виде тепла (P = I² * R). Это напрямую влияет на КПД устройства. Однако есть компромисс: для снижения DCR нужно использовать более толстый провод, что ведет к увеличению габаритов и стоимости дросселя.
Собственная резонансная частота (SRF - self-resonant frequency)
Идеальной катушки индуктивности не существует. Помимо основной индуктивности, у нее всегда есть паразитные параметры, главный из которых — межвитковая емкость. Эта распределенная емкость вместе с основной индуктивностью образует параллельный колебательный контур. Частота, на которой импеданс этого контура становится максимальным, называется собственной резонансной частотой. На частотах выше SRF дроссель перестает вести себя как индуктивность и начинает проявлять свойства конденсатора. Этот параметр критически важен для ВЧ-цепей. Дроссель должен использоваться в диапазоне частот, который значительно ниже его SRF.
Сравнительная таблица материалов сердечников
Материал сердечника во многом определяет характеристики и область применения дросселя. Ниже приведена таблица, обобщающая свойства наиболее популярных материалов.
Параметр Феррит (Ferrite) Порошковое железо (Iron Powder) Воздушный сердечник (Air Core) Магнитная проницаемость Высокая Низкая и средняя Минимальная (равна 1) Ток насыщения Низкий (резкое насыщение) Высокий (плавное насыщение) Отсутствует Рабочие частоты От кГц до сотен МГц От Гц до нескольких МГц От сотен кГц до ГГц Потери в сердечнике Низкие на высоких частотах Выше, чем у ферритов Отсутствуют Основное применение Фильтры ЭМП, синфазные дроссели, ВЧ-трансформаторы Силовые дроссели в DC-DC преобразователях, фильтры НЧ ВЧ-контуры, фильтры в УВЧ-аппаратуре
Практический чек-лист для выбора
Прежде чем открыть каталог компонентов, ответьте для себя на следующие вопросы:
- Какова функция дросселя в схеме? (Накопление энергии, фильтрация помех, часть колебательного контура).
- Какова требуемая индуктивность? (Рассчитывается исходя из параметров схемы).
- Какие токи будут протекать через дроссель? (Необходимо знать и средний, и пиковый ток).
- Какова рабочая частота? (Это определит выбор материала сердечника и требования к SRF).
- Какие ограничения по габаритам и типу монтажа? (SMD или выводной монтаж).
- Насколько важен КПД? (От этого зависит выбор компонента с низким DCR).
Никогда не полагайтесь только на цифры в заголовке даташита. Всегда изучайте графики зависимости индуктивности от тока смещения (L vs DC Bias) и импеданса от частоты (Impedance vs Frequency). Они дают наиболее полное представление о реальном поведении компонента.
Тщательный анализ этих параметров позволит вам сделать осознанный выбор и создать надежное и эффективное электронное устройство, будь то простой фильтр питания или сложный высокочастотный преобразователь.
Дроссели в реальных схемах: типичные ошибки и советы по применению
Теоретические знания о параметрах дросселей обретают истинную ценность, когда мы видим, как они работают — или не работают — в реальных устройствах. Неправильное применение этого, казалось бы, простого компонента может привести к самым неожиданным и неприятным последствиям: от снижения производительности до полного отказа электроники. Давайте рассмотрим несколько ключевых областей применения дросселей и разберем типичные ошибки, которые допускают даже опытные разработчики.
Импульсные источники питания (ИИП) и DC-DC преобразователи
Это, без сомнения, самая массовая сфера применения силовых и синфазных дросселей. В любом современном блоке питания, от зарядного устройства для смартфона до мощного промышленного инвертора, вы найдете как минимум один, а чаще несколько дросселей.
Силовой дроссель в роли накопителя энергии
В понижающих (Buck) и повышающих (Boost) преобразователях силовой дроссель является ключевым элементом, который накапливает энергию в магнитном поле во время одной фазы работы ключа (транзистора) и отдает ее в нагрузку во время другой. От его индуктивности зависит уровень пульсаций тока, а от качества — КПД всего преобразователя.
- Типичная ошибка №1: Недооценка пикового тока. Разработчик смотрит на средний ток потребления нагрузки и выбирает дроссель, у которого номинальный ток (Irated) немного выше. При этом он забывает, что в импульсном преобразователе ток через дроссель имеет треугольную или трапецеидальную форму, и его пиковое значение может в 1.5-2 раза превышать среднее. Если пиковый ток превысит ток насыщения (Isat) дросселя, его индуктивность резко упадет. Это приведет к лавинообразному нарастанию тока через силовой транзистор и, с высокой вероятностью, к его тепловому пробою.
Синфазный дроссель как входной фильтр
Работа импульсного преобразователя на высоких частотах создает множество электромагнитных помех, которые могут проникать обратно в питающую сеть. Для борьбы с ними на входе ИИП всегда устанавливается фильтр электромагнитных помех (ЭМП), сердцем которого является синфазный дроссель.
- Типичная ошибка №2: Использование обычного (дифференциального) дросселя вместо синфазного. Иногда, в попытке сэкономить или из-за отсутствия нужного компонента, в цепь питания ставят два отдельных силовых дросселя. Это неэффективно. Во-первых, они не обеспечивают нужного подавления именно синфазных помех. Во-вторых, через них протекает полный рабочий ток устройства, что может привести к их насыщению и потере фильтрующих свойств, в то время как синфазный дроссель к рабочему току практически нечувствителен.
Фильтрация в аналоговых и цифровых цепях
Дроссели активно используются для развязки цепей питания и фильтрации шумов, особенно в чувствительных схемах, таких как аудиотракты, измерительные приборы или радиочастотные модули.
LC-фильтры
Простейший и очень эффективный способ отфильтровать высокочастотные пульсации — это использование LC-фильтра (дроссель последовательно с нагрузкой, конденсатор параллельно). Дроссель блокирует ВЧ-составляющую, а конденсатор шунтирует ее остатки на землю.
Правильно подобранный дроссель — это невидимый страж, защищающий вашу схему. Ошибка в его выборе может превратить его в предателя, который не только не решит проблему, но и создаст новую.
- Типичная ошибка №3: Создание нежелательного резонанса. Любой LC-фильтр имеет собственную резонансную частоту. Если в спектре шумов источника питания присутствует гармоника, совпадающая с этой частотой, фильтр не ослабит ее, а наоборот, усилит. Это может привести к нестабильности работы схемы. Для борьбы с этим явлением применяют демпфирование — например, используют электролитические конденсаторы с определенным эквивалентным последовательным сопротивлением (ESR) или добавляют параллельно конденсатору небольшой резистор.
Защита высокоскоростных линий передачи данных
В интерфейсах, таких как USB, HDMI, Ethernet, для передачи данных используются дифференциальные пары. Они хорошо защищены от помех, но для соответствия строгим стандартам ЭМС часто требуется дополнительная фильтрация с помощью синфазных дросселей.
- Типичная ошибка №4: Игнорирование влияния на полезный сигнал. Выбор синфазного дросселя с неподходящими параметрами может "убить" высокоскоростной интерфейс. Слишком большая паразитная емкость дросселя или слишком низкая собственная резонансная частота (SRF) будут искажать форму сигнала, "заваливая" его фронты. Это приведет к ошибкам передачи данных или к тому, что устройство вообще не будет распознаваться. Для таких применений необходимо выбирать специальные высокочастотные синфазные фильтры с минимальной паразитной емкостью и очень высокой SRF.
Таблица распространенных ошибок при выборе дросселя
Для наглядности сведем основные проблемы в одну таблицу.
Область применения Типичная ошибка Последствия DC-DC преобразователь (силовой дроссель) Ток насыщения (Isat) ниже пикового тока в схеме Резкое падение индуктивности, бросок тока, выход из строя силового транзистора, отказ устройства Входной фильтр ЭМП Использование дифференциального дросселя вместо синфазного Неэффективная фильтрация синфазных помех, несоответствие стандартам ЭМС, возможный перегрев дросселя Аудиотехника (кроссоверы АС) Использование дросселя с высоким DCR или на сердечнике с гистерезисом Снижение демпинг-фактора, искажение звука, потеря детальности, нелинейные искажения Интерфейсы (USB, Ethernet) Выбор синфазного дросселя с низкой SRF или большой паразитной емкостью Искажение формы сигнала, ошибки передачи данных, полная неработоспособность интерфейса
Этот список далеко не полон, но он иллюстрирует главный принцип: выбор дросселя — это всегда комплексная задача, требующая понимания не только его собственных характеристик, но и всех процессов, происходящих в схеме, где он будет установлен.
Современные тенденции и будущее дросселей
Мир пассивных компонентов, вопреки кажущейся статичности, находится в состоянии непрерывной эволюции, и дроссели не являются исключением. Требования современной электроники — миниатюризация, повышение энергоэффективности и рост рабочих частот — толкают производителей на разработку новых технологий и материалов. Понимание этих трендов позволяет не только быть в курсе новинок, но и закладывать в свои проекты компоненты, которые будут актуальны в ближайшие годы.
Тренд №1: экстремальная миниатюризация
Постоянное уменьшение размеров гаджетов, от смартфонов и носимой электроники до модулей интернета вещей (IoT), требует соразмерного уменьшения всех компонентов. Дроссели, как одни из самых габаритных пассивных элементов, находятся в авангарде этой гонки. Производители достигают этого несколькими путями:
- Многослойные чип-индуктивности: Технологии, схожие с производством многослойных керамических конденсаторов, позволяют создавать крошечные индуктивности в стандартных корпусах для поверхностного монтажа (например, 0201 или даже 01005).
- Новые композитные материалы: Разрабатываются новые магнитомягкие композиты, которые позволяют при меньших габаритах сердечника сохранять высокую индуктивность и большой ток насыщения.
- Интеграция: Наиболее передовое направление — это интеграция индуктивных элементов непосредственно в корпус микросхемы (технология SiP — System-in-Package) или даже на сам кристалл. Это позволяет кардинально сократить размеры и длину соединительных проводников, что критически важно для высокочастотных преобразователей.
Тренд №2: рост рабочих частот
Появление новых полупроводниковых материалов, таких как нитрид галлия (GaN) и карбид кремния (SiC), позволило создавать силовые ключи, способные работать на частотах в сотни килогерц и даже мегагерцы. Это дает огромное преимущество в уменьшении габаритов источников питания, так как требуемая индуктивность дросселя и емкость конденсаторов обратно пропорциональны частоте преобразования. Однако это накладывает жесточайшие требования на сами дроссели:
- Низкие потери в сердечнике на высоких частотах: Традиционные ферриты начинают сильно греться на мегагерцовых частотах. Поэтому разрабатываются специальные марки ферритов и аморфных сплавов, оптимизированные для работы в таких режимах.
- Минимизация потерь в обмотке: На высоких частотах проявляются скин-эффект (ток вытесняется к поверхности проводника) и эффект близости (взаимное влияние токов в соседних витках). Для борьбы с ними используют специальный провод — литцендрат (состоящий из множества тонких, изолированных друг от друга жил) или обмотку из плоской фольги.
- Высокая собственная резонансная частота (SRF): Рабочая частота преобразователя должна быть как минимум на порядок ниже SRF дросселя.
Тренд №3: повышение энергоэффективности
В условиях глобального стремления к энергосбережению, борьба идет за каждый десятый долю процента КПД. Для дросселей это означает, в первую очередь, снижение потерь. Основные потери в дросселе складываются из двух составляющих: потерь в меди (зависят от DCR) и потерь в сердечнике (зависят от частоты, индукции и материала). Производители постоянно совершенствуют материалы сердечников для снижения потерь на перемагничивание и вихревые токи, а также оптимизируют геометрию обмоток для минимизации DCR без чрезмерного увеличения габаритов.
Часто задаваемые вопросы (FAQ)
В чем принципиальная разница между дросселем и катушкой индуктивности?
Термин «катушка индуктивности» или «индуктор» описывает сам электронный компонент — проводник, свернутый в спираль. Термин «дроссель» описывает его функциональное назначение — «душить» (фильтровать) переменный ток или высокочастотные помехи, пропуская постоянный. Таким образом, любой дроссель является катушкой индуктивности, но не каждая катушка используется как дроссель (например, в колебательных контурах).
Что произойдет, если ток в схеме превысит ток насыщения (isat) дросселя?
Когда ток превышает значение Isat, магнитный сердечник дросселя насыщается. Это приводит к резкому, нелинейному падению его индуктивности. В импульсном источнике питания это вызовет лавинообразный рост тока через силовой ключ (транзистор), что почти гарантированно приведет к его перегреву и выходу из строя. Фактически, дроссель перестает выполнять свою функцию накопления энергии.
Можно ли заменить один синфазный дроссель двумя обычными (дифференциальными)?
Нет, такая замена не является эквивалентной и неэффективна. Синфазный дроссель имеет две обмотки на общем сердечнике, которые включены так, что магнитные потоки от полезного (дифференциального) тока взаимно компенсируются, а от синфазной помехи — складываются. Два отдельных дросселя будут создавать высокое сопротивление и для полезного сигнала, и для помехи, что приведет к искажению сигнала и неэффективной фильтрации именно синфазных шумов.
Почему так важно низкое сопротивление постоянному току (DCR)?
DCR — это омическое сопротивление провода обмотки. Через него протекает весь рабочий ток. Потери мощности на этом сопротивлении превращаются в тепло (P = I² * DCR). Чем выше DCR, тем больше энергии будет бесполезно рассеиваться в виде тепла. Это снижает КПД устройства, приводит к нагреву компонента и может потребовать дополнительного охлаждения. Поэтому для силовых цепей всегда стремятся выбирать дроссели с минимально возможным DCR.
Как собственная резонансная частота (SRF) влияет на выбор дросселя?
SRF — это частота, на которой дроссель перестает быть индуктивностью и начинает вести себя как конденсатор из-за наличия паразитной межвитковой емкости. Для эффективной работы дроссель должен использоваться в диапазоне частот, который значительно ниже его SRF. Если рабочая частота схемы приближается к SRF или превышает ее, компонент не будет выполнять свою фильтрующую или накопительную функцию, что приведет к сбоям в работе устройства. Это особенно критично для всех высокочастотных схем.
Заключение
Мы подробно разобрались в том, как называется дроссель в разных контекстах, и выяснили, что за терминами «индуктор», «катушка» и «дроссель» стоит один и тот же физический принцип, но разные функциональные роли. От правильного выбора этого компонента, будь то мощный силовой дроссель или миниатюрный синфазный фильтр, напрямую зависит надежность, эффективность и электромагнитная совместимость любого электронного устройства. Понимание ключевых параметров, таких как индуктивность, ток насыщения и DCR, превращает процесс выбора из лотереи в осмысленный инженерный расчет.
Всегда помните, что дьявол кроется в деталях: внимательно изучайте техническую документацию, анализируйте графики и не бойтесь потратить лишние полчаса на сравнение компонентов. Этот подход убережет вас от досадных ошибок и поможет создавать действительно качественную и стабильную электронику. Вооружившись полученными знаниями, смело приступайте к проектированию и выбору компонентов для ваших следующих проектов!
